Выпрямители ДЕ3М предназначены для питания оперативных цепей постоянного тока, цепей динамического торможения асинхронных двигателей.
Общая характеристика ДЕ3М
- номинальные токи: от 50 А до 800 А;
- номинальные напряжения: от 115 В до 230 В;
- силовой блок – диодный выпрямитель, выполненный по трехфазной мостовой схеме;
- охлаждение – естественное воздушное;
- повышенная надежность – коммутационная аппаратура и электронные компоненты ведущих мировых производителей.

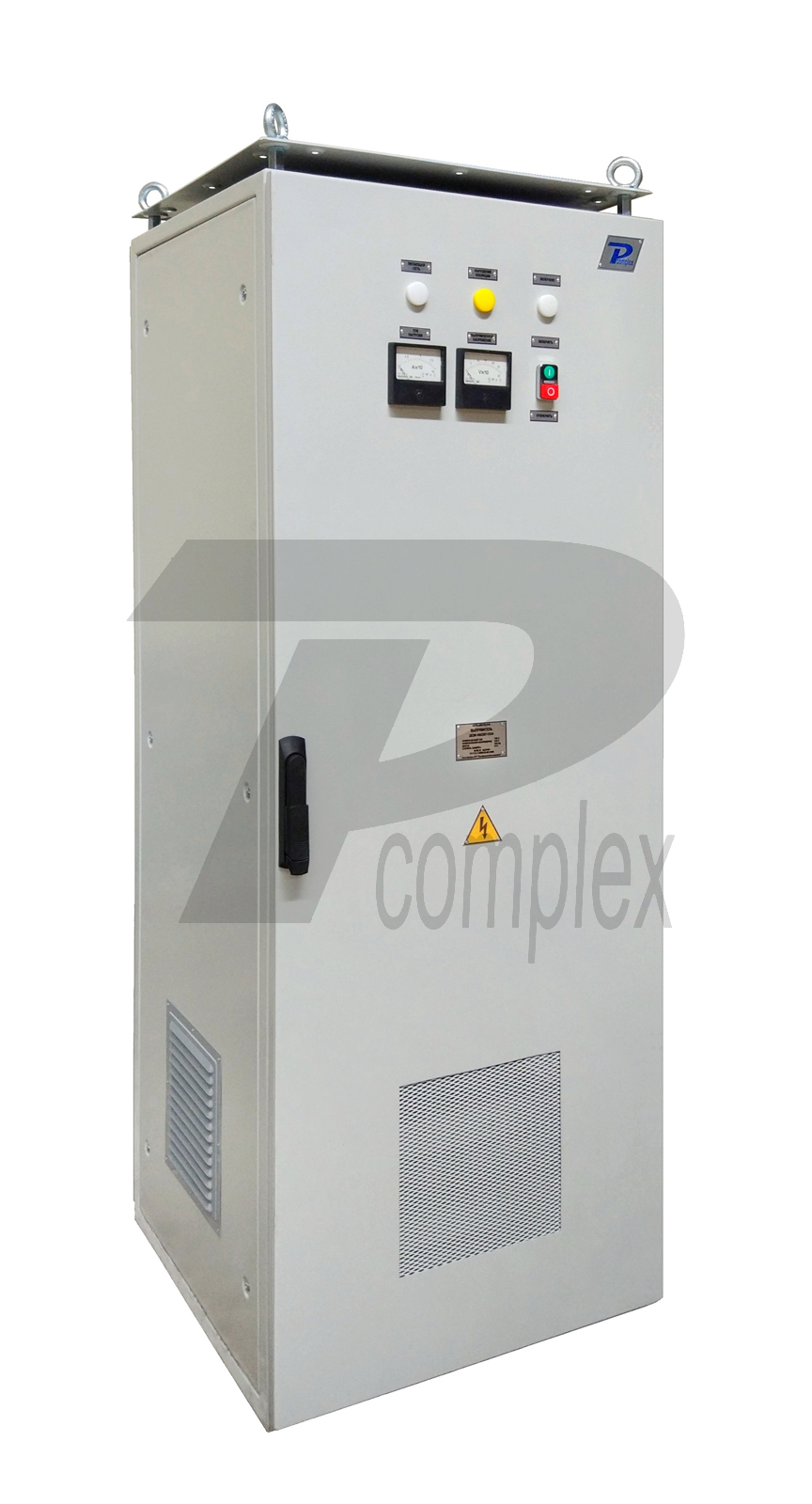

Выпрямитель ДЕ3М выполнен в шкафном исполнении.
Внутри шкафа ДЕ3М расположены:
- автоматический выключатель на стороне переменного тока;
- пускатель оперативного управления выпрямителем;
- трансформатор преобразовательный;
- диодный мостовой выпрямитель;
- реле контроля напряжения сети и устройство контроля изоляции;
- измерительный шунт;
- клеммники внешних подключений.
Измерительная, сигнальная аппаратура и аппаратура управления установлены на передней стороне двери выпрямителя.
Силовая часть выпрямителя состоит из силового трехфазного трансформатора и выпрямительного моста, выполненного по шестипульсной трехфазной мостовой схеме выпрямления на диодных модулях. Защита диодных модулей и трансформатора осуществляется выключателем переменного тока.
Установившееся отклонение значений входного и выходного напряжений не должно превышать +10 % минус 15 % от номинального значения. Отпайки трансформатора предназначены для компенсации длительного отклонения входного напряжения на ±5 % от номинального значения.
Комплектность поставки
В комплект поставки выпрямителя ДЕ3М входят:
- Выпрямитель ДЕ3М – 1 шт.;
- комплект эксплуатационной документации – 1 комплект;
- паспорт – 1 экз.;
- комплект ЗИП.
Пример записи условного обозначения выпрямителя на диодах, с естественным воздушным охлаждением, с классом перегрузок 3, модернизированного, с номинальным током 50 А, с номинальным напряжением 230 В, с трансформаторным подключением силовых цепей к питающей сети, с базовой модификацией, климатического исполнения и категории размещения УХЛ4 при его заказе и в документации:
«Выпрямитель ДЕ3М-50/230-Т0-УХЛ4»
